Selamat datang di pembahasan Soal UKK TKJ Paket 4. Dalam dunia Teknik Komputer dan Jaringan (TKJ), keterampilan dalam konfigurasi perangkat jaringan menjadi aspek yang sangat penting. Oleh karena itu, Uji Kompetensi Keahlian (UKK) Paket 4 tahun pelajaran 2024/2025 untuk kompetensi keahlian TKJ mengangkat tugas Pemasangan dan Konfigurasi Perangkat Jaringan sebagai salah satu bentuk ujian praktik kejuruan.
Learningku Indonesia dalam artikel ini akan membahas Soal UKK TKJ 2025 Paket 4 Pemasangan dan Konfigurasi Perangkat Jaringan, mulai dari analisis soal, langkah-langkah konfigurasi, hingga teknik implementasi yang bisa diterapkan. Panduan ini diharapkan dapat membantu siswa dalam memahami konsep yang diujikan serta meningkatkan kesiapan mereka dalam menghadapi UKK.
Gabung Ke Grup Learningku Indonesia di Telegram : https://t.me/learningku
Daftar Isi :
I. Informasi Umum Soal UKK TKJ Paket 4
UJI KOMPETENSI KEAHLIAN TAHUN PELAJARAN 2024/2025
SOAL PRAKTIK KEJURUAN
Satuan Pendidikan : Sekolah Menengah Kejuruan
Kompetensi Keahlian : Teknik Komputer dan Jaringan
Kode : KM.3066
Alokasi Waktu : 8 jam
Bentuk Soal : Penugasan Perorangan
Judul Tugas : Pemasangan dan Konfigurasi Perangkat Jaringan
I. PETUNJUK UMUM Soal UKK TKJ Paket 4
- Bacalah dan pahami setiap instruksi dan informasi yang terdapat dalam dokumen soal praktik ini.
- Periksa dan pastikan seluruh peralatan dan bahan yang dibutuhkan tersedia dalam kondisi baik.
- Gunakan alat pelindung diri dan peralatan keselamatan kerja sesuai dengan prosedur.
- Gunakan semua peralatan kerja sesuai dengan SOP (Standard Operating Procedure) masing-masing.
- Kerjakan seluruh langkah kerja sesuai urutan dengan teliti dan rapi.
- Serahkan hasil pekerjaan dan laporan setelah kegiatan berakhir.
II. DAFTAR PERALATAN
| No | Nama Alat dan Bahan | Spesifikasi Minimal | Jumlah | Keterangan |
|---|---|---|---|---|
| 1 | PC Client/Laptop | a. Processor: Pentium Core To Duob. RAM: 2 GBc. Harddisk: 250 GBd. NIC 10/1000 Mbpse. Monitor 14″ | 2 Unit | Digunakan untuk konfigurasi dan uji jaringan |
| 2 | Buku Manual Perangkat Komputer | Sesuai perangkat yang digunakan | 1 unit | Referensi konfigurasi |
| 3 | Toolkit/Alat Bantu | Lengkap | 1 set | Untuk bongkar pasang komponen |
| 4 | Software Sistem Operasi | Sistem Operasi Desktop | 1 unit | Untuk instalasi OS |
| 5 | Software Aplikasi | Office | 1 unit | Untuk instalasi aplikasi |
| 6 | Media Booting (Flashdisk/CD/DVD) | Kapasitas 8 GB | 1 unit | Untuk install sistem operasi |
| 7 | Switch Unmanage | Minimal 4 port | 1 buah | Untuk koneksi LAN |
| 8 | Router | 4 port interface, support static & dynamic routing | 1 unit | Penghubung jaringan |
| 9 | Wifi Routerboard | Minimal 4 port | 1 buah | Untuk akses nirkabel |
| 10 | Crimping Tools | Untuk RJ45 | 1 buah | Untuk pasang konektor kabel |
| 11 | Cable Tester | Untuk RJ45 | 1 buah | Untuk uji kabel |
| 12 | Kabel UTP | Cat 5 | 12 meter | Untuk koneksi LAN |
| 13 | Konektor RJ45 | RJ45 Cat 5 | 10 buah | Untuk pembuatan kabel |
III. SOAL/TUGAS
Latar Belakang
Anda adalah teknisi jaringan komputer pada sebuah perusahaan yang bergerak di bidang jasa jaringan dan telekomunikasi. Anda ditugaskan untuk melakukan instalasi sistem operasi dan aplikasi, serta pemasangan dan konfigurasi jaringan kabel berbasis LAN.
Langkah-Langkah Kerja
- Persiapan Awal
- Siapkan tempat kerja, letakkan perangkat komputer, alat tulis, dan buku manual.
- Lakukan inventarisasi dan identifikasi hardware serta software yang akan digunakan.
- Perawatan Perangkat
- Bongkar CPU dan lakukan pembersihan komponen internal.
- Lakukan pengecekan dan perawatan komponen seperti RAM, HDD, dan kipas.
- Instalasi Sistem Operasi
- Nyalakan komputer dan lakukan setting BIOS agar boot dari media instalasi.
- Instal sistem operasi desktop seperti Windows atau Linux.
- Setelah instalasi, lakukan konfigurasi dasar sistem seperti nama komputer, zona waktu, dan user account.
- Instalasi Aplikasi
- Siapkan media instalasi aplikasi Office.
- Lakukan proses instalasi aplikasi dan uji hasil instalasi dengan membuka program tersebut.
- Pembuatan Restore Point dan Update
- Buat sistem restore point sebagai cadangan.
- Lakukan check update sistem operasi untuk memastikan perangkat lunak terbaru terpasang.
- Backup Data
- Backup data penting dari PC ke media eksternal seperti flashdisk.
- Periksa apakah backup berjalan dengan baik.
- Perencanaan dan Pemasangan Jaringan
- Buat daftar perangkat jaringan yang tersedia (existing).
- Buat desain topologi jaringan menggunakan 2 PC/laptop, switch dan router.
- Lakukan pembagian alamat IP: 192.168.X.X/24, Subnet: 255.255.255.0.
- Rancang pengkabelan horizontal (straight dan crossover).
- Lakukan instalasi kabel dan konektor RJ45, kemudian uji menggunakan cable tester.
- Pengujian Jaringan
- Uji koneksi antar PC (PC A ke PC B dan sebaliknya).
- Lakukan uji transfer file dari PC B ke PC A dengan file bernama “Nama.txt”.
Hasil yang Diharapkan
- Sistem operasi dan aplikasi berhasil diinstal dan dapat berjalan dengan baik.
- Jaringan kabel berfungsi, setiap client saling terhubung.
- Transfer file antar client berjalan lancar.

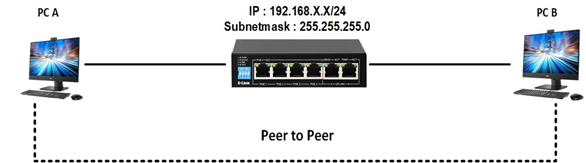

IV. GAMBAR KERJA
